Niet-ontvlambare draadgewonden weerstanden met hoog vermogen, multi-weerstand / multi-terminals
Structuur :
1.The de weerstandskeramische buis op hoge temperatuur wordt gebruikt als weerstandsmatrix, wordt gewikkeld met chroomlegeringsdraad en vervolgens bedekt met een hoge temperatuur en niet-ontvlambare hars voor bescherming om weerstanden met een beter uiterlijk en warmte te laten dissipatie-effect, na natuurlijk drogen, eerder bakken op verschillende temperaturen; bijeenkomst.
2.verschillende assembly& fitting beschikbaar;
3.Enkele unit met multiweerstand/Multi-terminals ook beschikbaar;
4.Ideale elektronische component om te worden geassembleerd in een krachtige belastingbank voor testen voor flexibele installatiemodus.
Functies:
1. In verschillende toepassingen, genaamd keramische draadgewonden weerstanden, keramische buis;weerstanden, hoog vermogensweerstanden, rimpelweerstanden, remweerstanden, laadweerstand, ontlaadweerstanden, dumpbelastingsweerstanden, stroombegrenzingsweerstanden, verouderingweerstanden of belastingsweerstanden, ect.
2. Hoog vermogen, schokbestendigheid, snelle warmteafvoer, hoge stabiliteit, lange levensduur ensnelle bezorging .
3. Kranen/Termianls die naar buiten leiden voor bouten/draadverbinding;
Toepassingen:
Op grote schaal gebruikt in educatieve modelleringstoepassingen, belastingstests, industriële machines, elektrische energie verdeling,
instrumenten, automatiseringsbesturingsinstallaties, heftrucks, bovenloopkranen, liften, boog- en puntlasmachines, accu's
laders, werktuigmachines, transportbanden en UPS-systemen.
| Prestatiekenmerken |
|
| Testen |
Testvoorwaarden |
Testresultaten |
| Weerstandstolerantie: |
Testspanning ≤3V, omgevingstemperatuur 25℃ |
B---D---F---G---J--K |
| Nominale belasting: |
40℃, nominale spanning, 1 uur |
△R≤±(3％+0.1Ω) |
| Korte tijd overbelasting |
5 keer nominaal vermogen voor 10s |
△R≤±(0,2％+0,1Ω) |
| Diëlektrisch bestand tegen spanning |
2 keer Nominaal Vermogen Spanning +1kv AC 60s
(met aarding), lekstroom 2,5mA;
2 keer Nominaal Vermogen Spanning +2kv AC 60s
(met aarding), lekstroom 2,5mA;
|
△R≤±(0.1％+0.05Ω) |
| Isolatieweerstand: |
500V gelijkstroom |
≥10GΩ1Min |
| Eindtreksterkte |
40N |
Nee uit |
| Trillingsweerstand: |
1,5 mm, 10-55-10 Hz, elke 2 uur |
Geen schade, geen korting! |
| Laadlevensduur |
bij nominale spanning, 90 min "Aan", 30 min "Uit", totaal 500 uur; |
△R≤±(3％+0.1Ω) |
| Weerstandstests bij lage temperaturen |
winkel bij -65℃±3℃ voor 2H |
△R≤±(1%+0.1Ω) |
| Weerstandstests op hoge temperatuur |
bewaar bij 70 ℃± 2 ℃ voor 16h, sluit het nominale spanningsgelijkstroomcircuit aan voor 1s |
△R≤±(1%+0.1Ω) |
| Niet-ontvlambaarheid |
10 keer nominaal vermogen, ingeschakeld voor 5s |
zonder verbranding |

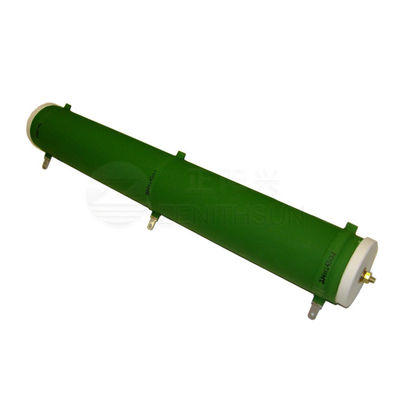

Producten Afbeelding:
